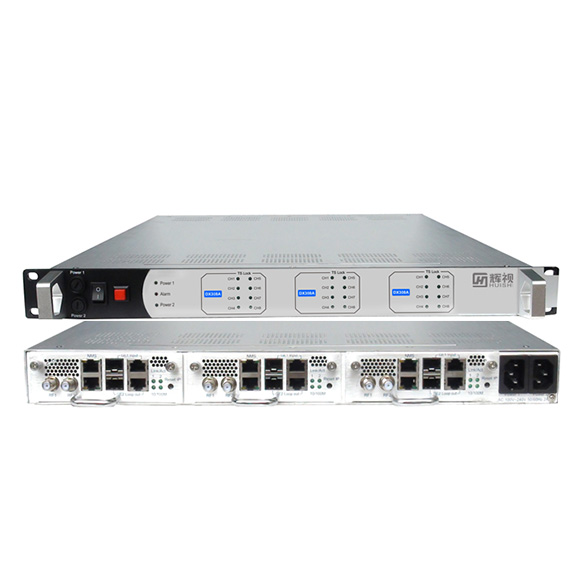

8合1 IP復用QAM調制器HS-6008-IQ
該產品采用模塊化設計，1U機箱可支持3個模塊24通道QAM(4U機箱支持12模塊96通道QAM)。每個模塊獨立工作，可通過GE/SFP口接收IP輸入流
概述：
HS-6008-IQ 8合1 IP復用QAM調制模組是我司自主研發的具備高集成度和高性能的產品。該產品采用模塊化設計，1U機箱可支持3個模塊24通道QAM(4U機箱支持12模塊96通道QAM)。每個模塊獨立工作，可通過GE/SFP口接收IP輸入流；支持256個不同的輸入地址(包含IP地址和端口號)；可以通過2個RF接口(每個RF口輸出4個相鄰載波)輸出8個頻率范圍為48M~960MHz的QAM載波。該設備結合了復用功能和QAM(DVB-C)調制功能。HS-6008-IQ 8合1 IP復用QAM調制模組的高集成度和強大的功能使之非常適合新一代有線電視播出系統。
主要特性：
雙電源供電(可選)
1 GE輸入，RJ45 接口或SFP
支持256個IP輸入，SPTS(單節目流)或MPTS(多節目流)
支持單播或組播，支持IGMP v2\v3協議
所有輸入通道傳輸碼率高達840Mbps
支持MPEG-2/MPEG-4再復用，SPTS(單節目流)或MPTS(多節目流)
支持PCR精確調整
支持PID透傳，重映射和編輯PSI/SI表
每個輸入通道可重映射180個PID
支持復用的TS流通過IP輸出
輸出8個相鄰QAM載波，符合DVB-C(EN300 429)和ITU-T J.83A/B/C
符號率范圍：5.0~9.0Msps, 1Ksps步進
支持的星座：16QAM/32QAM/64QAM/128QAM/256QAM
支持RS(204,188)編碼
RF輸出頻率范圍：48~960Mhz, 1Khz步進
RF輸出電平：-16~0dbm(每個QAM載波), 0.5dbm步進
優異的RF性能，MER≥40db
模塊化設計，1U機箱支持3個模塊，4U機箱支持12個模塊
支持網絡管理(NMS)
技術指標：
| 輸入 | 接口 | 1GE輸入，RJ45接口或SFP |
| 傳輸協議 | UDP協議，支持單播/組播，支持IGMP v2/v3協議 | |
| 輸入碼率 | 每個通道最大碼率108Mbps,所有通道最大碼率840Mbps |
| 復用 | 功能 | PID重映射(自動，手動) |
| PCR精確調整 | ||
| 自動生成PSI/SI表 | ||
| 輸入通道< | 256 | |
| 輸出通道 | 8 | |
| 最大PID數 | 每個通道180個PID |
| RF輸出 | 接口 | 2個F頭 |
| RF頻率范圍 | 48~960MHz，1kHz步進 | |
| 輸出電平 | -16dBm~0dBm(每個QAM載波),0.5dBm 步進 | |
| MER | ≥ 40dB | |
| ACLR | -55 dBc |
| 系統 | 支持 NMS管理 |
| 通用 | 尺寸(長x寬x高) | 482mm×560mm×44.5mm |
| 重量 | 1U整機：8kg 單模組：1kg | |
| 溫度范圍 | 0~45℃(工作)，-20~80℃(存儲) | |
| 電源要求 | AC 100V±10%，50/60Hz AC 220V±10%，50/60Hz | |
| 功耗 | <20W |
